国際プラスチックフェアー(IPF JAPAN 2017)展示会レポート（その6）
投稿日 2018-01-19
前回のその5に続いて解説します。
6. 繊維強化の2
東芝機械は、ガラス繊維とPA樹脂からなる熱可塑性プレプリグ（資料では繊維強化熱可塑性スタンパブルシートと表示）をインサートしガラス繊維30%のPA６樹脂を射出して複合化する成形を実演していた（図30 製品はオイルパン）。シートには穴があり、シートの両面にリブが成形できるように設計されていた（図31）。
図30 「繊維強化熱可塑性スタンパブルシート」を用いた複合成形
図31 東芝機械ブースで成形実演されていたオイルパン
ニイガタマシンテクノは、郷製作所が開発したヒート&クールシステム「GMSシステム（図32）」による炭素繊維複合シート（CFRTP）の予熱とPA樹脂の射出による複合成形を実演していた（図33）。
図32 郷製作所の金型加熱冷却システム（GMS)の説明(ブースのパネルより）
図33 ニイガタマシンテクノのブースで成形実演されていたオイルパン ファナックはCFRTPシート（炭素繊維強化熱可塑性樹脂シート）をヒーターで予備加熱してインサート成形によるペダルアームの複合成形を実演していた（図34、図35）。
図34 ファナックブースにおけるCFRTPシートインサート・CFRTP射出による複合成形の様子
図35 ファナックブースで成形実演されていたCFRTPシートインサート成形品と使用したシート 東洋機械金属は竪型ロータリー成形機を用いてテーブルを2周させ、CFRTPの打ち抜きから発泡樹脂との積層までを一貫して行っていた。
図36 東洋機械金属のCFRTPインサート成形に用いた装置の説明資料（配布資料より） 次回は、ヒート＆クール成形です。
【出典】
PLASTICS JAPAN.com 展示会レポート IPF JAPAN 2017より、筆者のご承諾により、連載。
PLASTICS JAPAN.com 展示会レポート IPF JAPAN 2017より、筆者のご承諾により、連載。
続きを読むには・・・
「生産工学」の他のキーワード解説記事
もっと見る
受注生産工場のボトルネック工程基準の生産管理手法
自動車部品などの製造工場では親工場からの受注は典型的な多品種少量生産を強いられています。背景として、海外生産・調達の増加により、国内で生産するものは、次...
自動車部品などの製造工場では親工場からの受注は典型的な多品種少量生産を強いられています。背景として、海外生産・調達の増加により、国内で生産するものは、次...

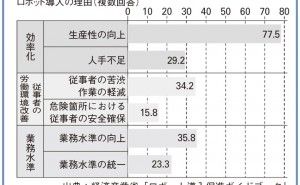

ロボット導入のメリット、デメリット
作業の大半を手作業で行っている工場で、人手不足対応として、ロボットの導入を検討した場合、ロボットを導入すると、どのようなメリットがあるの...
作業の大半を手作業で行っている工場で、人手不足対応として、ロボットの導入を検討した場合、ロボットを導入すると、どのようなメリットがあるの...
論より知恵、知恵は図面へ メカトロ設計（その2）
【連載目次】 1. メカトロ設計(その1) 一寸先で擦り合わせ 2. メカトロ設計(その2) 論より知恵、知恵は図面へ ...
【連載目次】 1. メカトロ設計(その1) 一寸先で擦り合わせ 2. メカトロ設計(その2) 論より知恵、知恵は図面へ ...
「生産工学」の活用事例
もっと見る
自発的・継続的改善：トヨタ自動車と資生堂の事例
◆ 資料から見る自発的・継続的な改善実施企業 自発的で継続的な改善の事例、自発的な改善を支える「OTRS」と、継続的な取り組みを支える...
◆ 資料から見る自発的・継続的な改善実施企業 自発的で継続的な改善の事例、自発的な改善を支える「OTRS」と、継続的な取り組みを支える...
ドリルの適正な加工条件とは
たいへん便利なCAD/CAMですが、その反面、罠に陥りやすい面もあります。今回は、CAD/C...
たいへん便利なCAD/CAMですが、その反面、罠に陥りやすい面もあります。今回は、CAD/C...

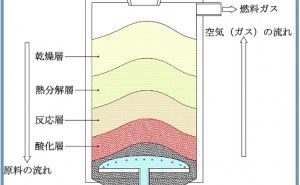

ガス化炉のメカニズムについて
