国際プラスチックフェアー(IPF JAPAN 2017)展示会レポート（その5）
投稿日 2018-01-18
前回のその4に続いて解説します。
6. 繊維強化の1
(1) オンラインブレンド
名機製作所は射出成形機のホッパーを2基設け、ベース樹脂と炭素繊維を成形機の中で溶融混錬し成形を行っていた(図24)。繊維が折れにくいスクリューデザインを採用している。ショーケースにはバージンの炭素繊維の他にリサイクル炭素繊維が展示されており、複合材料から回収されてきた繊維の活用を考えているようだ（図25）。
図24 名機製作所のCF繊維のオンラインブレンド成形装置
図25 名機製作所の炭素繊維強化成形品のサンプルとバージCF，リサイクルCF(2) 熱可塑エポキシ樹脂
ファナックは小松精練が開発した炭素繊維強化熱可塑性エポキシ樹脂（45％CF）を用いてボルトの成形を実演していた（図26）。スクリューは標準タイプであるが、飢餓フィードにして滞留時間を短くすることにより繊維の破断を抑制している。
図26 ファナックブースで成形実演されていた炭素繊維強化熱可塑性エポキシ樹脂のペレット（右）と成形されたボルト(3) 熱可塑プレプリグ，UDテープの複合成形
ガラス繊維や炭素繊維を熱可塑性樹脂と複合化したシートをインサートする複合成形は多くの成形機メーカーで成形実演されていた。なお、シートについては各社独自の呼称を用いているのであえて統一していない。
日本製鋼所は自動車のバンパービームを模した形状で炭素繊維／熱可塑性樹脂のUDテープ（図27）を反操作側から金型にインサートした複合成形を実演していた（図28）。図29はUDテープインサートによる成形品の展示の様子である。
図27 日本製鋼所ブースに掲示されていたUDテープインサートの説明
図28 日本製鋼所ブースで実演されていたUDテープインサート成形
図29 日本製鋼所ブースに展示されていたUDテープインサートサンプル
次回も、繊維強化の解説を続けます。
【出典】
PLASTICS JAPAN.com 展示会レポート IPF JAPAN 2017より、筆者のご承諾により、連載。
PLASTICS JAPAN.com 展示会レポート IPF JAPAN 2017より、筆者のご承諾により、連載。
続きを読むには・・・
「生産工学」の他のキーワード解説記事
もっと見る
静電気の誤った常識 静電気の見える化とは （その1）
静電気が問題になっている現場は日本中に多数ありますが、自分の工場で必要な『静電気除去レベル』が分からずに、除電が不十分だったり、逆に要求以上に高価な除電...
静電気が問題になっている現場は日本中に多数ありますが、自分の工場で必要な『静電気除去レベル』が分からずに、除電が不十分だったり、逆に要求以上に高価な除電...
論より知恵、知恵は図面へ メカトロ設計（その2）
【連載目次】 1. メカトロ設計(その1) 一寸先で擦り合わせ 2. メカトロ設計(その2) 論より知恵、知恵は図面へ ...
【連載目次】 1. メカトロ設計(その1) 一寸先で擦り合わせ 2. メカトロ設計(その2) 論より知恵、知恵は図面へ ...
ロボット導入に関わる補助金制度・税制の内容とは
今回は、ロボット導入の設備投資の際、補助金を活用するケースを想定し、国・自治体のロボット導入に関わる補助金制度・税制について解説します。...
今回は、ロボット導入の設備投資の際、補助金を活用するケースを想定し、国・自治体のロボット導入に関わる補助金制度・税制について解説します。...
「生産工学」の活用事例
もっと見る

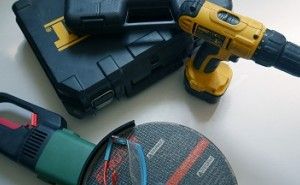

ドリルの適正な加工条件とは
たいへん便利なCAD/CAMですが、その反面、罠に陥りやすい面もあります。今回は、CAD/C...
たいへん便利なCAD/CAMですが、その反面、罠に陥りやすい面もあります。今回は、CAD/C...
自発的改善が継続する現場の共通点とは
◆ 改善をうまく進めている会社の改善提案への取り組み 今回は私が日ごろ訪問させていただいているクライアントの中で改善をうまく進めている...
◆ 改善をうまく進めている会社の改善提案への取り組み 今回は私が日ごろ訪問させていただいているクライアントの中で改善をうまく進めている...

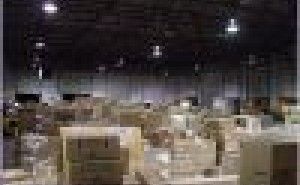

保管費率（ Carrying Cost % )
